XW-2C

Xiwang-2 (Hoffnung)
XW2BCD

Am 19.09.2015, 23:01:14 UTC startete eine CZ-6 Rakete (Langer Marsch 6) vom Taiyuan Satellite Launch Center in Shanxi (China) und brachte 20 Satelliten ins All. Mit dem Debüt einer neuen Familie von Trägerraketen begann China eine neue Ära in der Erforschung des Weltraums.Mit einer Länge von fast 30m und einer Gesamtmasse beim Start von 103.217kg ist die CZ-6 für den Start kleinerer Nutzlasten konzipiert.
An Bord waren unter anderem sechs XW-2 (CAS-3A-F) Amateurfunksatelliten, die von DFH Satellite Co. Ltd und CAMSAT entwickelt wurden.

NASA-Catalog: 40906

Beacon

145.790 MHz, CW 50mW, 22wpm
145.770 MHz, 19k2 GMSK AX.25

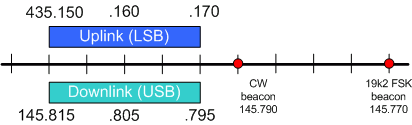

Transponder

U/V Mode Linear Transponder: 100 mW, 20 kHz Bandbreite, invertierend
Uplink: 435.150 – 435.170 MHz
Downlink: 145.795 – 145.815 MHz

Call

BJ1SD

Status

ACTIVE

Orbital Parameter

NORAD                   40906
COSPAR designator       2015-049-H
Inclination             97.457
RA of A. Node           288.581
Eccentricity            0.0015767
Argument of Perigee     185.875
Revs per day            15.12206293
Period                  1h 35m 13s (95.22 min)
Semi-major axis         6 908 km
Perigee x Apogee        519 x 540 km
BStar (drag term)       0.000104900 1/ER
Mean anomaly            293.056
xw-2bcd antenna

Technische Daten

  • Mikrosatellitenstruktur
  • Dimension: 250mm x 250mm x 250mm
  • Masse: 9kg
  • Stabilisierung: 3-Achsen Stabilisierungssystem (+Y Seite zeigt zur Erde)
  • Antennen: 1/4 lambda Monopol VHF Antenne mit 0dBi Gewinn (+Z Seite) und ein 1/4 lambda Monopol UHF Antenne mit 0dBi Gewinn (-Z Seite)
  • 5 body mounted Solar Panels: 20x40mm 30% Triple Junction GaAs Solar Cells
  • Lithium ion battery: 6AH, 12.6V
  • Average power: 11W

Antennendiagramme

xw-2bcd vhf antenna
xw-2bcd uhf antenna

UHF und VHF Strahlungsdiagramme

xw-2bcd

Telemetrie

BJ1SD DFH XW2 XW2 AAA RTT RUT RUT RUI TNN R6V RMK RRN TTT RK4 T4N EVR TTT
TTT CBT TTT TTI TTT TTT 4VK VTT CAMSAT CAMSAT
BJ1SD DFH XW2 XW2 AAA RTT RRN RR6 RUI TNV R6V RMM RRN TTT RKN TIR EVR TTT
TTT I4T TTT TTI TTT TTT IVK VTT CAMSAT CAMSAT
BJ1SD DFH XW2 XW2 AAA RTT RUT RRI RUI TNV R6V RMK RUT TTT RKI T4N EVR TTT
TTT DCT TTT TTI TTT TTT IVK VTT CAMSAT CAMSAT

 alt=”” />

Homepage und weitere Informationen

Spektrum 19k2 GMSK, 145.770 MHz

XW-2B and XW-2D thermal vacuum test

XW-2B and XW-2D thermal vacuum test, credits: Alan Kung BA1DU

Testing XW-2B

Testing XW-2B, credits: Alan Kung BA1DU

Six amateur radio payload flight modules of XW-2 in thermal vacuum test

Six amateur radio payload flight modules of XW-2 in thermal vacuum test, credits: Alan Kung BA1DU

XW-2 thermal vacuum test

XW-2 thermal vacuum test, credits: Alan Kung BA1DU

Testing amateur radio assembly of XW-2

Testing amateur radio assembly of XW-2, credits: Alan Kung BA1DU

schematic view of twenty satellites in rocket

schematic view of twenty satellites in rocket.jpg, credits: Alan Kung BA1DU
