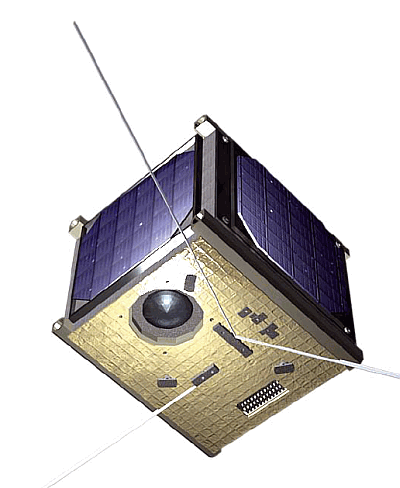

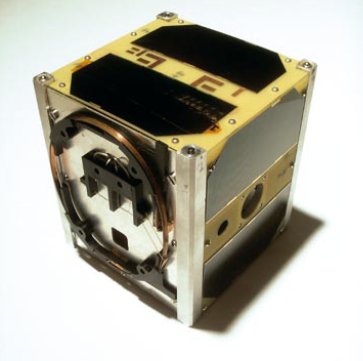

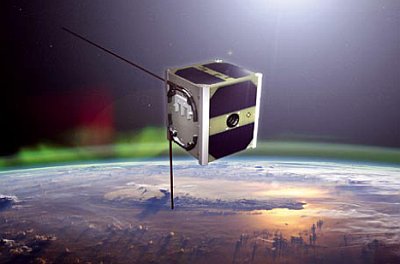

SwissCube wurde am 23.09.2009 um 06:21 UTC erfolgreich mit einer PSLV-C14 Rakete vom Satish Dhawan Space Centre (SDSC) SHAR in Sriharikota gestartet.
NASA-Catalog: 35932
Uplink
2m
Bake
437.505 MHz CW 0.1W
Downlink
437.505 MHz (FM, 1k2 AFSK AX.25
Call
HB9EG/1
Status
ACTIVE
Orbital Parameter
NORAD 35932 COSPAR designator 2009-051-B Inclination 98.388 RA of A. Node 24.796 Eccentricity 0.0008709 Argument of Perigee 68.091 Revs per day 14.54613788 Period 1h 38m 59s (98.98 min) Semi-major axis 7 089 km Perigee x Apogee 704 x 717 km BStar (drag term) 0.000342150 1/ER Mean anomaly 292.122
Mission
Charakterisierung des Himmelsleuchtens der Erdatmosphäre
Empfangsberichte
0 hb9eg/1 1 1 0 3 (a tv) 2 2 324 325 (u vu4 vue) 3 3 002030 37 (v ttutvt vb) 0 hb9eg/1
23.09.2009 um 12:47 UTC
Message part: 1 —————– Error flags: EPS: OK COM: OK CDMS: OK ADCS: OK Payload: OK Power states: COM: On Beacon: On CDMS: Off ADCS: Off Payload: Off ADS: Off Message part: 2 ———————— Battery 1 voltage: 4.14 V Battery 2 voltage: 4.16 V Message part: 3 —————— Produced current: -X: [0;125[ mA +X: [0;125[ mA -Y: [250;375[ mA +Y: [0;125[ mA -Z: [375;500[ mA +Z: [0;125[ mA Battery 1 temperature: -4°C
2009-09-25 12:15:41.410 UTC: [72 Bytes KISS Frame (without CRC)]
ctrl: 3 PID: F0 {UI} 49 Payload Bytes
from HB9EG1-1 to HB9EG1:
1 > 08 8C 47 00 08 08 C0 BB 00 0D 10 01 01 00 02 E1 DE 00 18 08
21 > C0 27 41 8E 08 08 C0 BD 00 0D 10 01 07 00 02 E1 DE 00 18 08
41 > C0 27 8A 3A B0 00 2E 1D E8
__________________________________________________________________
2009-09-25 12:15:43.550 UTC: [274 Bytes KISS Frame (without CRC)]
ctrl: 3 PID: F0 {UI} 254 Payload Bytes
from HB9EG1-1 to HB9EG1:
1 > 38 8D 1A 00 08 08 C0 BC 00 EE 10 03 19 00 02 CC 04 00 62 FF
21 > FE 05 FA FB 05 02 04 05 F8 02 05 00 00 0A 00 00 0B 07 09 08
41 > FE 07 0A 02 01 0F 04 05 0F 0B 0C 09 03 0A 0E 03 03 11 08 09
61 > 13 0E 0F 0A 07 0D 12 05 05 14 0C 0E 17 10 11 0B 0C 10 14 07
81 > 06 16 0F 11 1A 12 12 0C 0F 12 16 09 08 18 11 14 1C 14 14 0D
101 > 11 13 18 0B 0B 17 0F 15 1B 12 13 0D 0F 12 16 0C 0C 15 0D 14
121 > 19 10 12 0D 0D 11 15 0D 0D 08 07 11 11 05 06 01 08 06 08 0C
141 > 0C FF 00 0A 07 FE FF F8 01 FF FF 0A 0A F8 F8 04 00 F8 F8 F2
161 > FA F8 F8 08 08 F3 F3 FE FA F2 F3 EF F4 F3 F3 05 05 EE EE F9
181 > F4 ED EE EB EE ED EE 02 02 E9 E8 F3 EF E9 EA E9 E9 E9 E9 00
201 > 00 E5 E4 EF EB E5 E5 E6 E5 E5 E5 FC FC ED E5 EC ED EC EE EF
221 > E4 EB ED FC FC F5 EA EE F5 F3 F5 F8 E9 F2 F5 FC FC FC F0 F2
241 > FA F9 FB 00 EE F8 FB B3 13 B0 00 2E 1D F1

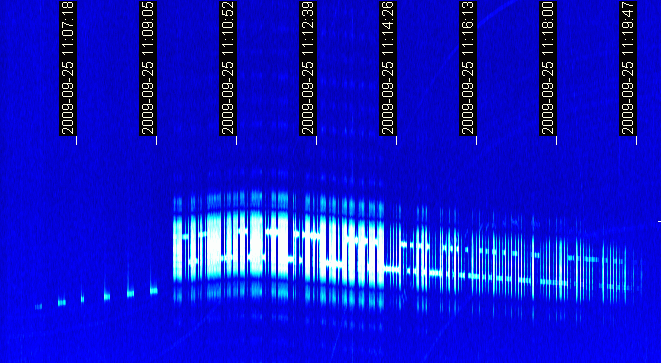

1k2 BPSK Telemetrie

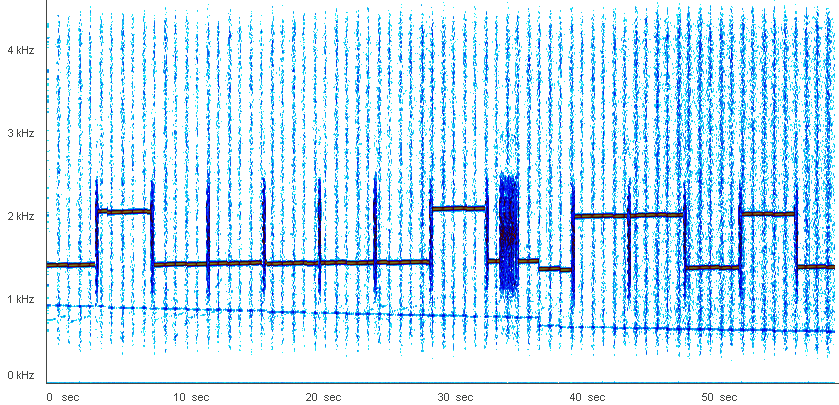

28.09.2009
Spin Rate = 37 rpm, um 10:20 UTC ADCS aktiviert

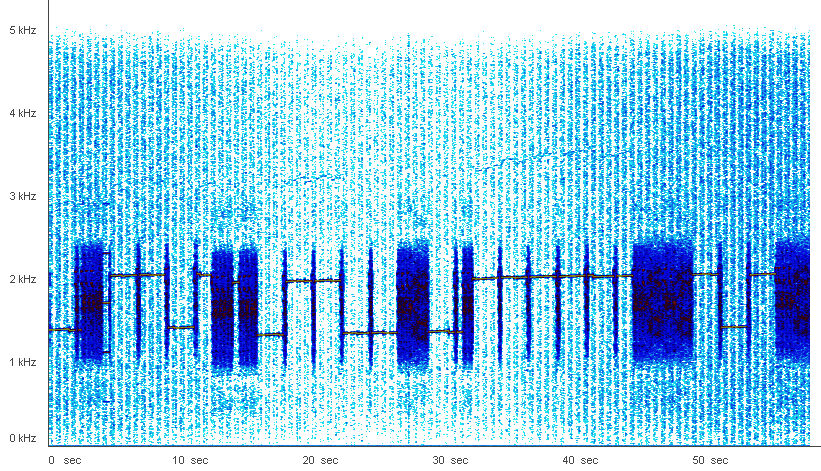

29.09.2009
Hi Mike,
The last housekeeping measurements of the ADCS showed that the spacecraft accelerated instead of slowing down since we turned ADCS on. It’s powered down now but we fear its not recuperable now (before turning it on, we were not sure if that was not already the case). The gyroscopes are at saturation values for each axis. The FSK signal shows 220°/s… (gyros spec indicates measurement only up to 75°/s).

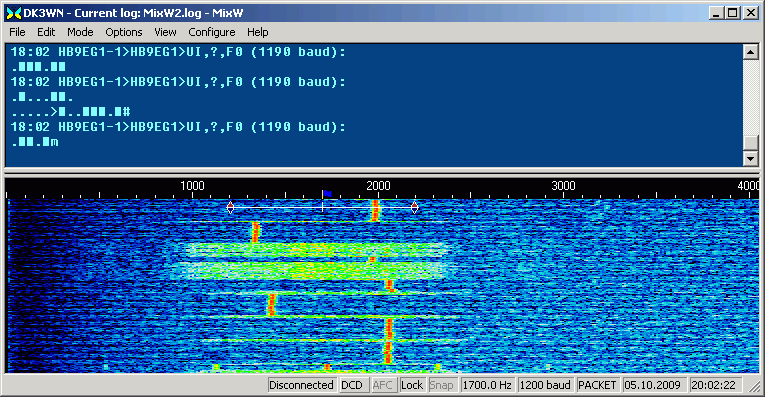

Dekodierung der Telemetriedaten mit MixW
SwissCube sendet seine Telemtiedaten in 1k2 BPSK. Dazu musst man den Transceiver auf USB stellen. In MixW benutzt man die Standard Packet (VHF 1200 baud 1200/2200 Hz) Einstellung. Dann man den Empfänger so ab, dass die beiden Träger (wechselnd) auf 1400 Hz und auf 2000 Hz liegen. Somit kannst man schon das Signal dekodieren, es sind allerdings KISS Daten. MixW ist nicht in der Lage KISS Daten zu dekodieren – daher musst man eine TNC Emulation einrichten. Wie das geht habe ich hier ausführlich beschrieben.
SwissCube CW Telemetry Decoder
SwissCube sendet 4 CW Blöcke ( 0 = HB9EG/1, 1 = Error und Powerstatus, 2 = Batteriespannung, 3 = Solarzellenströme und Temperatur). Man kann entweder diese empfangenen Kurzzeichen in das jeweils erste Feld eintragen, der entsprechende Wert wird dann korrekt im zweiten Feld angeigt. Oder man trägt gleich den richtigen Wert ins zweite Fenster ein. Die umgerechneten Telemetriewerte werden dann jeweils angezeigt. Zusätzlich besteht die Möglichkeit, die Daten aus einem ASCII File einzulesen und dann jeweils zwischen den einzelnen Werten zu springen.
Ganz wichtig ist Einhaltung der korrekten Syntax – sie lautet:
a t v bzw. 1 0 3 u vue vu6 bzw. 2 325 326 v ttttat 4t bzw. 3 000010 40
Download Version 0.3 [08.10.2009]
Links und weitere Informationen
http://swisscube.epfl.ch/
04.04.2018
Mittlerweile ist SWISSCUBE praktisch ausgefallen. Kein Zugriff mehr möglich. Ich höre nur noch ganz schwach die «hardware becon» welche bei einer Notsituation eingeschaltet wird. Vermutlich Strahlenschaden bei der CPU. Hier ein Video dazu:
https://www.mycloud.ch/s/S00E1EF9B664D9D9F623E7424EFB56ADAC55F077D1A
