PolySat CP-6

PolySat – CalPoly Picosatellit

CP-6 wurde zusammen mit der Hauptnutzlast TACSAT-3 am 20.05.2009 um 23.55 mit einer Minotaur-1 Rakete von Wallops Island gestartet.


NASA-Catalog: #35004

Downlink

437.3647 MHz (1k2 AFSK AX.25 LSB (!) 1W

Call

N6CP

Status

INACTIVE

Oribital Parameter

Name                   POLYSAT CP6
NORAD                  #35004
COSPAR Bezeichnung     2009-028-D
Inklination (Grad)     40.463
RAAN                   334.730
Excentrizität          0.0028695
ARGP                   48.223
Umläufe pro Tag        15.39937563
Periode                1h 33m 30s (93.50 Min)
Semi-major axis        6824 km
Perigäum x Apogäum     427 x 466 km
Bstar (drag Faktor)    0.000078033 1/ER
Mean Anomaly           312.103

this pass at 12:19 UTC shows a nearly linear frequency drift till 12:23:20 UTC (COMM A) –
no beacon at 12:24:20 UTC – next beacon was 600 Hz lower and COMM B.

Sequence Number: 13854   Timestamp: 2009-Jun-06 20:32:33   COMM A    1040 Hz
Sequence Number: 13856   Timestamp: 2009-Jun-06 20:33:32   COMM A    1160 Hz
Sequence Number: 13858   Timestamp: 2009-Jun-06 20:34:30   COMM A    1260 Hz
Sequence Number: 13860   Timestamp: 2009-Jun-06 20:35:29   COMM A    1320 Hz
Sequence Number: 13862   Timestamp: 2009-Jun-06 20:36:27   COMM B    650 Hz *** -> adjust
Sequence Number: 13864   Timestamp: 2009-Jun-06 20:37:26   COMM B    1150 Hz
Sequence Number: 13866   Timestamp: 2009-Jun-06 20:38:25   COMM B    1210 Hz
Sequence Number: 13868   Timestamp: 2009-Jun-06 20:39:24   COMM B    1280 Hz
Sequence Number: 13868   Timestamp: 2009-Jun-06 20:40:23   COMM B    1350 Hz

The first packet after the CW beacon says which comm system is being used (A or B). The two COMM systems are using the exact same parts, but due to tolerances, layout differences, etc, the two COMM systems are always just a little different in frequency. Once launched, they can’t change the frequency, and the differences you see are probably due to the cheap computer crystals that we use as reference. Possibly temperature differences across the board change things as well. Thanks, Bryan!

Telemetrie

Major FieldSizeMinor FieldSizeNotes
Packet Number1––Always 0x19
Sequence Number2––
RTC Timestamp6Year1
    Month1
    Day1
    Hour1
    Minute1
    Second1
Side Panel (-Y)8Solar Panel Voltage1
    Solar Panel Current1
    Magnetorquer Current1
    Magnetometer A Axis1
    Magnetometer B Axis1
    Internal Temp1
    External Temp1
    3V_SP1
Side Panel (-X)8Solar Panel Voltage1
    Solar Panel Current1
    Magnetorquer Current1
    Magnetometer A Axis1
    Magnetometer B Axis1
    Internal Temp1
    External Temp1
    3V_SP1
Side Panel (+Y)8Solar Panel Voltage1
    Solar Panel Current1
    Magnetorquer Current1
    Magnetometer A Axis1
    Magnetometer B Axis1
    Internal Temp1
    External Temp1
    3V_SP1
Side Panel (+X)8Solar Panel Voltage1
    Solar Panel Current1
    Magnetorquer Current1
    Magnetometer A Axis1
    Magnetometer B Axis1
    Internal Temp1
    External Temp1
    3V_SP1
Side Panel (-Z)8Solar Panel Voltage1
    Solar Panel Current1
    Magnetorquer Current1
    Magnetometer A Axis1
    Magnetometer B Axis1
    Internal Temp1
    External Temp1
    3V_SP1
CDH Data7RF Amp A Current1
    RF Amp B Current1
    3V CDH1
    RF Amp Temp1
    3V COMM A1
    3V COMM B1
    VSUM1
Power Data11CDH Current1
    SPA Current1
    SPB Current1
    COMM A Current1
    COMM B Current1
    Payload Current1
    CDH Temp1
    COMM A Temp1
    COMM B Temp1
    3V SPA1
    3V SPB1
Battery A8Protection1
    Status1
    Voltage1
    Temperature1
    Current2
    Accumulated Current2
Battery B8Protection1
    Status1
    Voltage1
    Temperature1
    Current2
    Accumulated Current2
CDH5Status1
    State1
    Reset Count2
    Payload Control1
COMM4Status1
    CAL1
    POW1
    RSSI1
Payload5Status1
    Cam Current1
    Processor Temp1
    3V PL1
    5V PL1
Timers6Time Left In Normal Ops3times 2.097 sec
    Sensor Snapshot Rate1times 2.097 sec
    ADCS Snapshot Rate1times 2.097 sec
    Beacon Rate1times 2.097 sec
Last Error in the Error Log10Month1
    Day1
    Hour1
    Minute1
    Second1
    Error Code1
    Address of the Error4
I2C Statistics12I2C Accepted2
    I2C Rejected2
    I2C Total Read2
    I2C Total Sent2
    I2C Resent2
    I2C Hardware Failures2

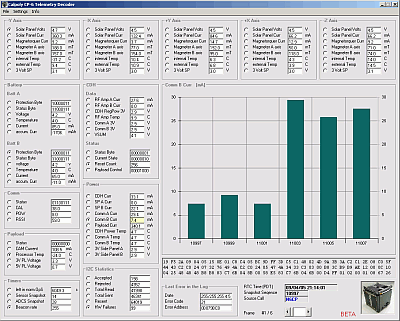

Calpoly CP-6 Telemetry Decoder

Calpoly CP-6 Telemetry Decoder

Um die Daten des Cubesat CP-6 auszuwerten muss ein KISS File vorliegen. Da CP-6 in USB sendet ist ein geeignetes Program zur AX.25 Dekodierung notwendig. Hier eignet sich vor allem MixW, wenn man einen KISS TNC emuliert.

Aus dem Kissfile werden nur die Telemetrieframes ausgewertet. Jeder Frame ist mit einer Sequence Number und einem TimeStamp (RTC) versehen. Die 5 Side Panel werden mit ihren entsprechenden Telemetriewerten übersichtlich dargestellt. Alle Daten werden zudem in einem ASCII Textfile abgespeichert. Zudem kann jeder Telemetriewert einzeln über den gesamten Zeitraum in einem Balkendiagramm dargestellt werden.

Bestimmte Statuswerte werden als Binärwort angezeigt. Die Erklärung findet sich auf meiner Webseite. In einer späteren Version wird diese auch mit im Programm angezeigt werden.

Wie man ein entsprechendes KISS File aus z.B. MixW erhält, kann man hier nachlesen.

Download

Download Version 0.3 BETA [31.05.2009]

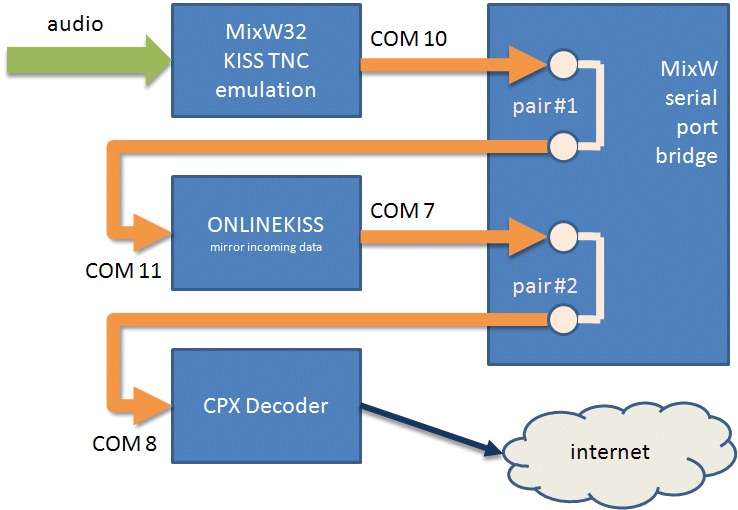

Online Dekodierung mit ONLINEKISS und CPX-Decoder Software (CalPoly)

Online Dekodierung mit ONLINEKISS und CPX-Decoder Software
Online Dekodierung mit ONLINEKISS und CPX-Decoder Software

QSL

CP-6 QSL
CP-6 QSL

Homepage und weitere Informationen

http://polysat.calpoly.edu
