We-Wish - Amateur Radio

Meisei Electric Amateur Radio Club

NASA-Catalog: 38856

Downlink

437.515 MHz, SSTV, FM

Call

JQ1ZII

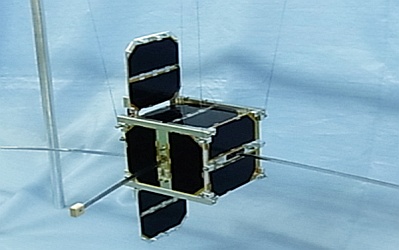

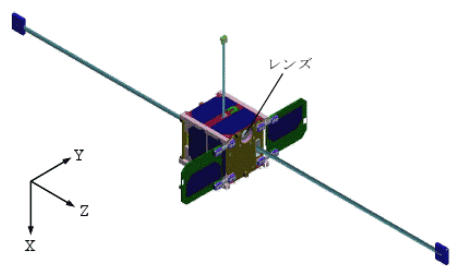

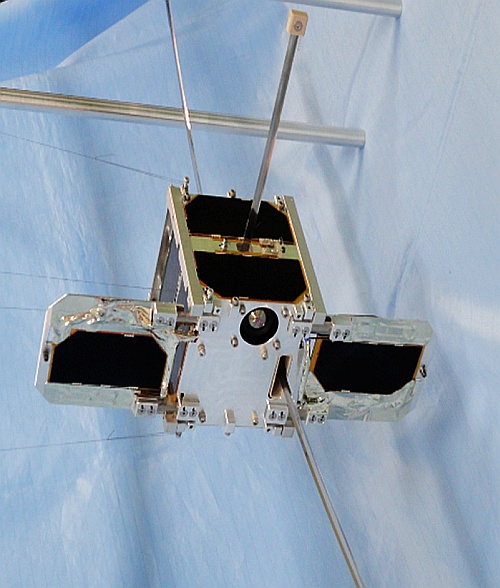

Mission von We-Wish ist die Beobachtung der Erde mit einer Infrarotkamera und Übertragung in Echtzeit als SSTV-Bild. Zur Lagestabilisierung dient ein Gradient-Boom. Zwischen den SSTV Bilder werden 2 Datenburts Telemeteie ausgesendet. Das Analogsignal kann mit einem RS-232 Konverter direkt am COM Port eingespeist werden. Eine Software konvertiert diese Daten und zeigt die Telemetriewerte an.
Zusätzlich wird in CW das Rufzeichen JQ1ZJ und eine verkürzte Housekeeping-Telemetrie gesendet. Diese besteht aus 6 Buchstaben, welche nach untenstehender Tabelle in entsprechende Telemetriewerte umgerechnet werden können.

Orbital Parameter

NORAD                   38856
COSPAR designator       1998-067-CR
Inclination             51.648
RA of A. Node           275.811
Eccentricity            0.0018733
Argument of Perigee     136.209
Revs per day            15.51677880
Period                  1h 32m 48s (92.80 min)
Semi-major axis         6 790 km
Perigee x Apogee        399 x 425 km
BStar (drag term)       0.001140500 1/ER
Mean anomaly            224.032

Status

We-Wish verglühte in der Nacht zum 11. März 2013

SSTV Empfang und Kalibrierung

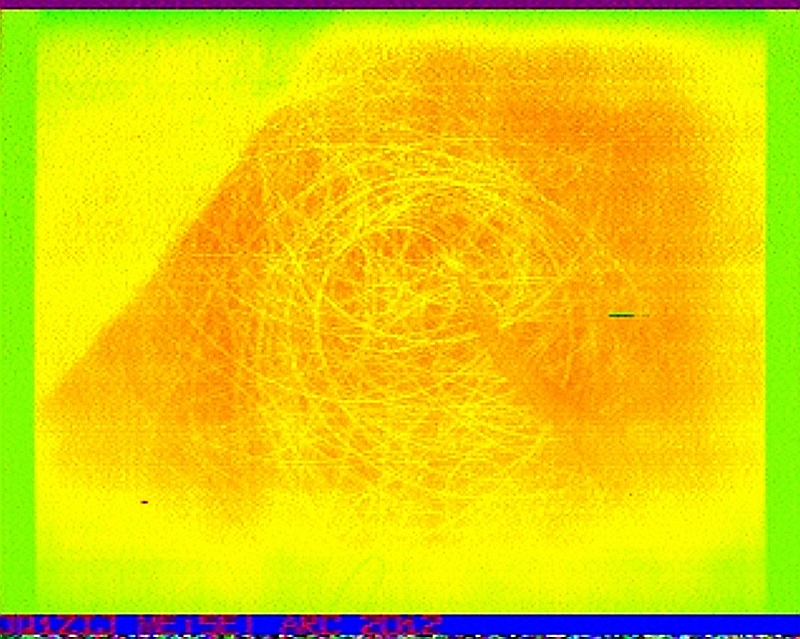

SSTV Bild empfangen am 11.10.2012 um 20:32 UTC

Umrechnung des SSTV Bildes und Kalibrierung

WE-WISH
Hier kann man sogar den Gradienten-Boom erkennen

Telemetrie

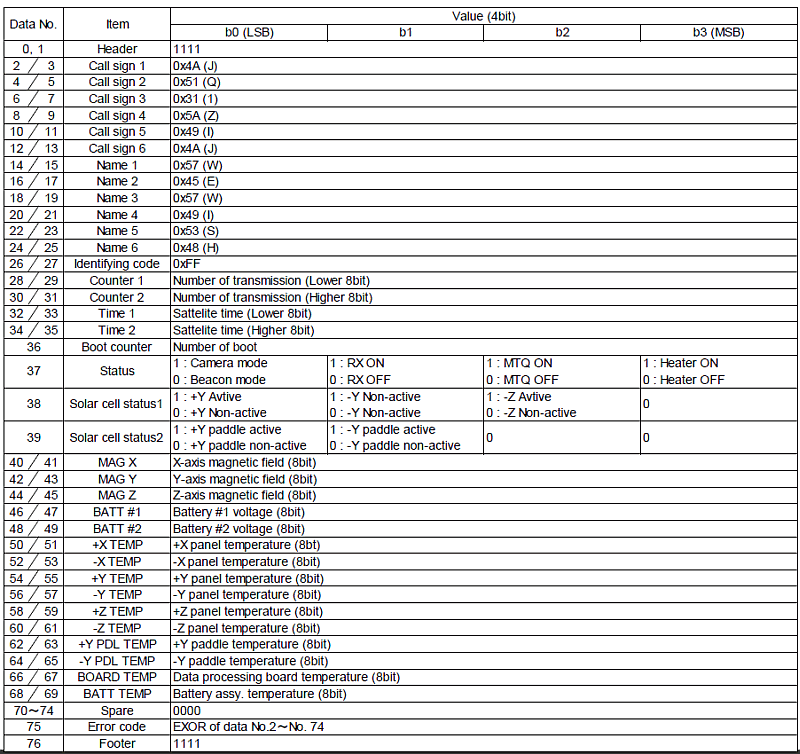

Housekeeping Telemetrie

FF4A51315A494A574557495348FF1FBF630080E3E8191FF6F5120D0D0D0D10272B1004000000
FF4A51315A494A574557495348FF20BF640080E2EA0527F6F4120D0D0E0E0F272C1005000007
FF4A51315A494A574557495348FF21BF650080E2F5F735F7F5110D0D0E0E0F282C110500000A
FF4A51315A494A574557495348FF22BF660080E209F044F6F4110C0D0E0E0F282D1105000008
FF4A51315A494A574557495348FF23BF670080E323F44DF5F4100C0C0E0E0E282D110500000E
FF4A51315A494A574557495348FF24BF680080E33E0051F4F4100C0C0E0E0E272C1105000003
FF4A51315A494A574557495348FF25BF6900806352124CF7F7100C0D0F0E0E262C110500000F
FF4A51315A494A574557495348FF26BF6A0080E35C2644F7F7100C0C100E0E252C100500000B
FF4A51315A494A574557495348FF27BF6B0080E35A3A3EF7F5100C0D100D0F262D110500000F
FF4A51314A494A574557495348FF28BF6C0080E3504940F6F410050C0F0D10272E1105000002
FF4A51315A494E574557495348FF29BB6D0080E142114AF3F60F0D0D0E0F01282E8105000081
FF4A51315A484A574557495348FF2ABF6E0080E3364F58F7F70F0E0E0E0D11292E110500000E
FF4A51315A494A574557495348FF2BBF6F0080E32E4867F7F70F100F0E0D11282D1105000000
FF4C51315A494A574557495348FF2CBF700080C32C3832F6F60F11100E0E10272B110500000E

27.10.2012, 13:13 UTC – FM data burst

Das Analogsignal muss mit einem RS-232 Spannungskonverter (HAMCOMM-Modem) am COM Port eingespeist werden.

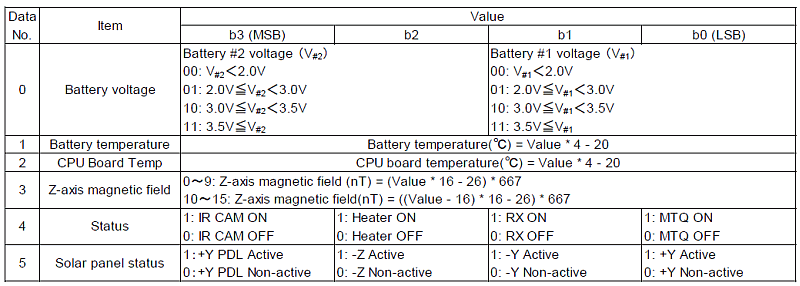

CW Housekeeping Daten

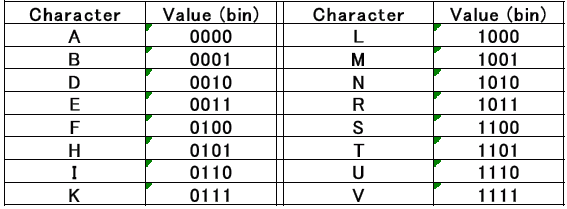

Diese besteht aus 6 Buchstaben, die entsprechend der Tabelle umgewandelt werden müssen.

CW string          :  nkifda

Battery #1 voltage :  3.0V .. 3.5 V
Battery #2 voltage :  3.0V .. 3.5 V
Battery temp       :  8 deg C
CPU board temp     :  4 deg C
Z-axis magfield    :  25346 nT
Status             :  IR Cam OFF
                      Heater OFF
                      RX ON
                      MTQ OFF

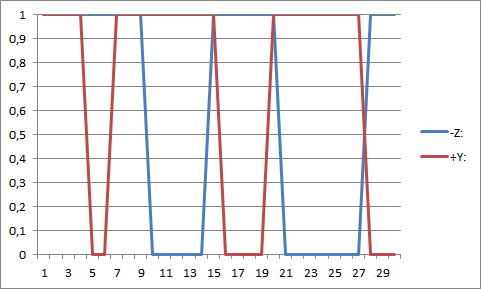

Solar panel status :  +Y PDL non ative
                      -Z non active
                      -Y non active
                      +Y non active

vhkbak vhkvak vhkuak vhkuak vhkuai vhkvai vhlaak vhlbak vhlfak vhlhae vhlhae
vhlhae vhlfae vhleae vhlaak vhluai vhlvaf vhlaai vhldai vhleak vhlhae vhlhae
vhlhae vhlhae vhlfae vhldae vhlaae vhlvai vhluai vhluai
