CUBESAT OSCAR CO-55 (CUTE-I)

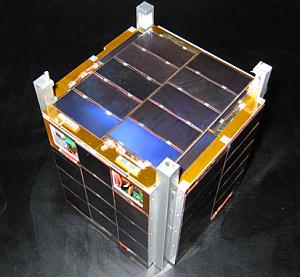

CubeSat CUTE-I

Am 30. Juni 2003, 1415 UTC startete eine zweistufige Rockot-Rakete vom Plesetsk-Raumfahrtzentrum mit neun Satelliten. Neben einem russischen, einem tschechischen und einem kanadischen MicroSat, waren 6 weitere Satelliten einer neuen und preiswerten Bauart, sogenannte CubeSat’s an Bord. Die “Würfel-Satelliten” haben eine Kantenlänge von 10 cm und werden als NanoSat’s klassifiziert. Alle CubeSat’s tragen auch eine Amateurfunk-Nutzlast (Bake).

CUTE-1 (CUbical Titech Engineering satellite-1) vom Technologie-Institut in Tokyo, Labor für Space Systeme (LSS), ist auch ein Würfel von 10 cm Länge und einem Gewicht von weniger als 1 kg. CUTE-1 ein Schul-Projekt, dessen Mission die Bestätigung grundlegender Nanosatelliten-Technologie sowie Kommunikations-Protokoll-Prüfungen, das Ausklappen eines Solarpaneels mit kleinen Mechanismen und die Prüfung von Original CMOS-Sonnensensoren ist. Es wird auch die Beschleunigung und die Temperatur gemessen. Der FM-Sender sendet die Telemetriedaten mit zwei verschiedenen Protokollen, AX.25 und dem “Simple Radio Link Layer Protocol” (SRLL- jedoch nur aufKommando der Bodenstation).

Downlink

437,470 MHz FM FSK AX.25, 1k2, 350mW
436,8375 MHz CW 50wpm, 100mW

Call

JQ1YCY

Status

ACTIVE

CubeSat CUTE-I

Orbital Parameter

Name	                  CUTE-1
NORAD                  #27844
COSPAR Bezeichnung     2003-031-E
Inklination (Grad)     98.721
RAAN                   203.831
Excentrizität          0.0009485
ARGP                   321.478
Umläufe pro Tag        14.20359513
Periode                1h 41m 22s (101.37 Min)
Semi-major axis        7202 km
Perigäum x Apogäum     817 x 831 km
Bstar (drag Faktor)    0.000065087 1/ER
Mean Anomaly           38.571
CubeSat CUTE-I

CW-Telemetrie

CUTE H0 H1 H2 H3 H4 A B C D E F

H0 Rx SMeter hex(8bit)
H1 V_SC hex(8bit)
H2 BUS30 hex(8bit)
H3 V_Batt hex(8bit)
H4 I_Batt hex(8bit)
A  Engineering Data hex(16bit)
B  Status hex(16bit)
        0       FM Tx           0: Off          1: On
        1       Protocol        0: Ax25 1: SRLL(for SRLL, go to toppage
                                   of comm. subsystem))
        2       Operating Mode  0: Normal mode. Have mutual supervising mode.
                                1: No mutual supervising
        3,4     Memory Status   0: No operation on memory.
                                1: Write mode. Writing data to memory.
                                2: Read mode. Indicates that sending packet is data
                                   already in memory.

        5,6,7   Packet Interval : Indicates the interval of packet sent from
                                  FM transmitter.
                                        7       6       5       Packet Interval
                                        ---------------------------------------
                                        0       0       0       2 s
                                        0       0       1       3 s
                                        0       1       0       5 s
                                        0       1       1       10 s
                                        1       0       0       15 s
                                        1       0       1       15 s
                                        1       1       0       20 s
                                        1       1       1       25 s

        8       Sensor Flag     0: Still on mission(saving in memory)
                                1: Complete accuiring data.
        9       Antenna Flag    0: No expanded  1: Expanded
        10      Paddle Flag     0: No   1: Yes
        11      SS Power Flag   Indicates On/Off of sun sensor. 0: Off  1: On
        12      SS Mode         Display the operation mode of sun sensor.
                                0: Manual mode
                                1: Auto mode
        13      SS Threshold Value
                Display the setting value of SunSensor program.
        14
        15

C  SUN_1 hex(8bit)
D  SUN_2 hex(8bit)
E  Th_Batt hex(8bit)
F  Th_comm hex(8bit)

erste empfangene CW-Telemetrie am 30.06.2003, 1730 UTC

cute .. .. 5e 80 ef ff ff 47 20 ff ff 96 a8
cute 65 a4 5e 7f ed ff ff 47 20 ff ff 96 a8
cute 65 a3 5e 80 ea ff ff 47 20 ff ff 96 a7
cute 67 a3 5e 7f e6 ff ff 47 20 ff ff 95 a7
cute .. .. .. .. .. ff ff 47 20 ff ff 95 a6
cute 5c a4 60 80 ee ff ff 47 20 ff ff 95 a5
cute 5c a4 5f 80 e9 ff ff 47 20 ff ff 94 a5
CW-Telemetrie am 01.07.2003, 1535 UTC, 436,829 MHz (!?)
cute 64 a4 5d 7f ed ff ff 47 20 ff ff 9e af
cute 65 a3 5. 80 ef ff ff 47 20 ff ff 9e af
cute 6f a3 5e 80 ef ff ff 47 20 ff ff 9d af
cute 6d a3 5c 7f ee ff ff 47 20 ff ff 9d ae
cute 6d a3 5d 7f ef ff ff 47 20 ff ff 95 ad
cute .. a3 5a 80 f0 ff ff 47 20 ff ff 9c ae

Telemetrie zeigt den FM-Tx ausgeschaltet, AX.25 Protokoll, normal Mode, No operation in Memory, Antenne und Paddle expanded, Sun-Sensor off

CW-Telemetrie am 01.07.2003, 1705 UTC, 436,845 MHz
cute 69 a3 58 7f ea ff ff 47 20 ff ff 96 b5
cute 6. a3 59 80 .. ff ff 47 20 ff ff 96 b5
cute 6c a3 59 7f ed ff ff 47 20 ff ff 96 b5
CW-Telemetrie am 02.07.2003, 1642 UTC
cute 6b a3 57 7f eb ff ff 0f 20 8f 8f a2 b2
cute 6b a4 5a 80 f1 ff ff 0f 20 1d f8 a2 b2
CW-Telemetrie am 02.07.2003, 1835 UTC
cute 63 a4 58 7f eb ff ff 0f 20 1d f7 99 b2
cute 60 a4 5. 80 e5 ff ff 0f 20 2b f7 99 b2
cute 55 a4 59 80 e7 ff ff 0f 20 2b f5 98 b1

Telemetrie zeigt den FM-Tx ausgeschaltet, AX.25 Protokoll, normal Mode, No operation in Memory, Antenne und Paddle expanded, Sun-Sensor on

CW-Telemetrie am 25.02.2006, 0608 UTC
cute 60 a4 6a 80 de ff ff 47 00 ff ff 7c 85
cute 61 a4 6c 7f e1 ff ff 47 00 ff ff 75 85
cute 6b a5 6b 80 d9 ff ff 47 00 ff ff 75 85
cute 68 a4 66 7f d7 ff ff 47 00 ff ff 78 86
cute 69 a4 6a 7f d5 ff ff 47 00 ff ff 78 86
cute 69 a5 6a 80 d7 ff ff 47 00 ff ff 7a 85
cute 62 a4 6a 80 dd ff ff 47 00 ff ff 7a 85
cute 63 a4 6c 7f d8 ff ff 47 00 ff ff 7a 85
cute 66 a5 65 7f d6 ff ff 47 00 ff ff 7a 85
cute 61 a4 6b 7f d3 ff ff 47 00 ff ff 7c 85
cute 61 a4 65 80 db ff ff 47 00 ff ff 7c 85
cute 61 a5 65 80 da ff ff 47 00 ff ff 7c 86
cute 5f a5 69 7f d7 ff ff 47 00 ff ff 7c 85
cute 5f a5 6d 80 de ff ff 47 00 ff ff 7a 85
cute 58 a4 6c 7f d2 ff ff 47 00 ff ff 79 85
cute 57 a4 69 80 d6 ff ff 47 00 ff ff 7b 85
cute 5f a4 6c 80 d8 ff ff 47 00 ff ff 7a 86
cute 59 a4 68 80 da ff ff 47 00 ff ff .. ..
CW-Telemetrie am 08.03.2006, 1540 UTC -> Uplink Command 1CD5
cute 73 a5 69 7f d1 1c d5 47 02 ff ff 79 86
cute 73 a4 68 7f df 1c d5 47 02 ff ff 7a 86
cute 6a a6 65 80 e3 1c d5 47 02 ff ff 74 86
cute 65 a5 6c 7f df 1c d5 47 02 ff ff 72 86
cute 65 a6 6d 7f da 1c d5 47 02 ff ff 72 86
cute 67 a4 6a 80 ce 1c d5 47 02 ff ff 77 85
cute 5e a6 68 80 d4 1c d5 47 02 ff ff 79 86
cute 5f a5 69 80 d5 1c d5 47 02 ff ff 79 86
CW-Telemetrie am 11.04.2008, 1610 UTC -> Uplink Command 1CD5
cute 6f a6 66 7f d8 1c d5 07 7e 96 97 7a 8d
cute 6c a5 6a 7f e3 1c d5 07 7e 95 97 74 8d
cute 6a a5 6b 7f d8 1c d5 07 7e 96 96 73 8d
cute 75 a6 6b 7f d4 1c d5 07 7e 95 95 76 8d
cute 6b a4 69 80 d2 1c d5 07 7e 96 95 78 8c
cute 65 a6 68 80 d4 1c d5 07 7e 97 97 78 8c
cute 70 a5 67 7f dc 1c d5 07 7e 97 95 77 8c
cute 65 a6 6c 80 de 1c d5 07 7e 97 95 72 8b
cute 63 a5 67 7f d8 1c d5 07 7e 97 97 74 8b
cute 64 a4 6c 80 d4 1c d5 07 7e 96 97 76 8b
cute 5b 14 6b 80 d6 1c d5 07 7e 96 95 78 8b
cute 5d a4 6a 7f d3 1c d5 07 7e 97 97 78 8a
cute 5a a6 6c 7f e1 1c d5 07 7e 97 95 76 8b
cute 5d a6 69 7f de 1c d5 07 7e 97 97 72 8a
cute 5d a4 6e 80 db 1c d5 07 7e 97 97 75 8a
cute 59 a6 66 7f d3 1c d5 07 7e 97 96 78 8a

Homepage und weitere Info’s

http://lss.mes.titech.ac.jp/ssp/cubesat/index_e.html

CubeSat QSL

QSL-Karte

Wer CUTE-I gehört hat, kann beim Tokyo Institute of Technology, TITECH CUBESAT PROJECT TEAM, eine QSL Karte anfordern. Es gibt zwei Möglichkeiten.

  • via JARL QSL Büro
  • ein SASE mit ausreichender Anzahl von IRC an folgende Adresse:
Tokyo Institute of Technology, Lab. for Space Systems (LSS)
TITECH CUBESAT PROJECT TEAM
2-12-1 O-okayama,
Meguro-ku, Tokyo,
152-8552
JAPAN
CubeSat QSL
Notwendige Angaben zur Anforderung der QSL-Karte
  • Name
  • Call (wenn vorhanden)
  • Datum und Uhrzeit des CUTE-I Empfangs
  • eigenes QTH
  • Mode ( CW/… ) und Angaben zur Empfangstechnik

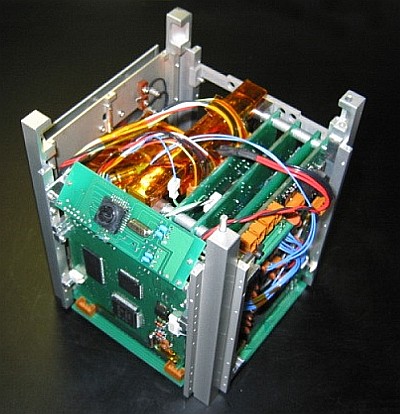

CubeSat CUTE-1
