Xiwang-2 (Hoffnung)

Am 19.09.2015, 23:01:14 UTC startete eine CZ-6 Rakete (Langer Marsch 6) vom Taiyuan Satellite Launch Center in Shanxi (China) und brachte 20 Satelliten ins All. Mit dem Debüt einer neuen Familie von Trägerraketen begann China eine neue Ära in der Erforschung des Weltraums.Mit einer Länge von fast 30m und einer Gesamtmasse beim Start von 103.217kg ist die CZ-6 für den Start kleinerer Nutzlasten konzipiert.
An Bord waren unter anderem sechs XW-2 (CAS-3A-F) Amateurfunksatelliten, die von DFH Satellite Co. Ltd und CAMSAT entwickelt wurden.

NASA-Catalog: 40903

Beacon

145.660 MHz, CW 50mW, 22wpm

145.640 MHz, 19k2 GMSK AX.25

Transponder

U/V Mode Linear Transponder: 100 mW, 20 kHz Bandbreite, invertierend

Uplink: 435.030 – 435.050 MHz

Downlink: 145.665 – 145.685 MHz

Call

BJ1SB

Status

ACTIVE

Orbital Parameter

NORAD                   40903
COSPAR designator       2015-049-E
Inclination             97.458
RA of A. Node           288.635
Eccentricity            0.0024090
Argument of Perigee     235.408
Revs per day            15.16632610
Period                  1h 34m 56s (94.93 min)
Semi-major axis         6 894 km
Perigee x Apogee        499 x 533 km
BStar (drag term)       0.000153760 1/ER
Mean anomaly            239.920

---

---

Technische Daten

• Mikrosatellitenstruktur
• Dimension: 398mm x 398mm x 398mm
• Masse: 25kg
• Stabilisierung: 3-Achsen Stabilisierungssystem (+Y Seite zeigt zur Erde)
• Antennen: 1/4 lambda Monopol VHF Antenne mit 0dBi Gewinn (+Z Seite) und ein 1/4 lambda Monopol UHF Antenne mit 0dBi Gewinn (-Z Seite)
• 5 body mounted Solar Panels: 20x40mm 30% Triple Junction GaAs Solar Cells
• Lithium ion battery: 10AH, 12.6V
• Average power: 29W
• Payload: zwei Cubesats XW-2E und XW-2F
• Mission: Experimente Atmosphärenphysik und Amateurfunk

Antennendiagramme

UHF und VHF Strahlungsdiagramme

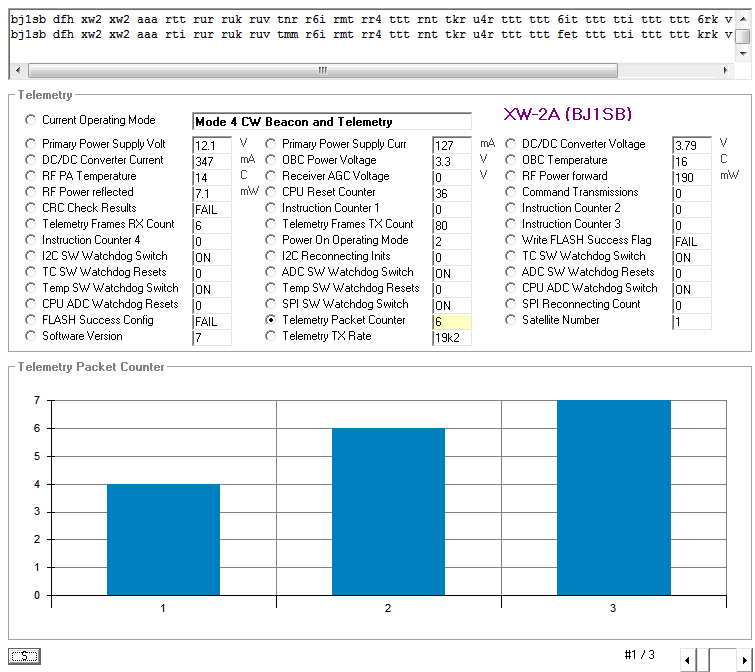

Telemetrie

bj1sb dfh xw2 xw2 aaa rtt rur run ruv tmm r6i rmt rr4 ttt rmn tkr u4r ttt
ttt cbt ttt tti ttt ttt 4rk vtt camsat camsat
bj1sb dfh xw2 xw2 aaa rtt rur ruk ruv tnr r6i rmt rr4 ttt rnt tkr u4r ttt
ttt 6it ttt tti ttt ttt 6rk vtt camsat camsat
bj1sb dfh xw2 xw2 aaa rti rur ruk ruv tmm r6i rmt rr4 ttt rnt tkr u4r ttt
ttt fet ttt tti ttt ttt krk vtt camsat camsat

Homepage und weitere Informationen

Spektrum 19k2 GMSK, 145.640 MHz

Six amateur radio payload flight modules of XW-2 in thermal vacuum test, credits: Alan Kung BA1DU

XW-2 thermal vacuum test, credits: Alan Kung BA1DU

Testing amateur radio assembly of XW-2, credits: Alan Kung BA1DU

schematic view of twenty satellites in rocket.jpg, credits: Alan Kung BA1DU
