GeneSat-1

Start der Minotaurus Rakete 16.12.2006

Der Start von GeneSat-1 ist für den 16.12.2006 um 1200UTC von der NASA Wallops Flight Facility (Ocean City, MD) mit einer Minotaur I Rakete vorgesehen. Hauptnutzlast ist TacSat-2 von der AirForce. Es wird der erste Flug von Wallops Island und der 6. Flug einer Minotaur-1 sein. Der GeneSat Nanosatellit hat die Größe von 3 Cubesats (30x10cm, wie Quakesat) und wiegt ungefähr 10kg. Etwas 20 Minuten nach der Seperation wird die Aussendung von 1k2 AFSK Telemetrie erfolgen. Die Orbithöhe wird 450 x 250 km, die Inklination 48° betragen. Somit dürften für DL eine hohen Elevationen (<20°) zu erwarten sein.

Mit einem Bilderbuchstart hob die Minotaurus Rakete pünktlich um 1200UTC in den morgendlichen Himmel ab. 1220UTC wurden TacSat und GeneSat deployed.

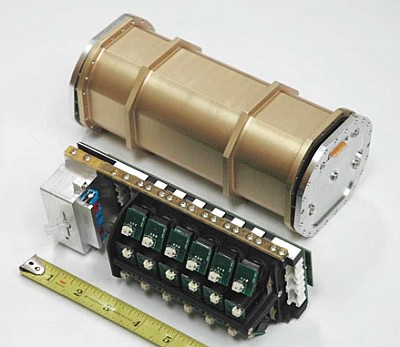

GeneSat (c)NASA Ames Research Center

NASA-Catalog : 29655

Call

KE7EGC

Downlink

437.067MHz, FM 1k2 AFSK. AX.25

1k2 Packet Frame 17.12.2006 0322 UTC

aller 5 Sekunden

Status

GeneSat-1 verglühte am 04.08.2010 in der Erdatmosphäre.

20071124114936,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org6C57F4C70030014B01FC010000A3019F4002195A86B7ED348638
20071124114941,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org7157F442007A011F005703270069009FB310F5E43C78F5014302
20071124114946,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org7657F4C80030014D01FC010000A301019B3B5201EB1FCE3C1E3C
20071124114951,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org7B57F4420008009C002E0326006900A19B15A73C9BAA647B01EB
20071124114956,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org8057F459000000B200520227006900A1022E387C860237EC3BEC
20071124115002,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org8557F4C80030015401FC010000A301A13AAB00683A3B009D7E86
20071124115008,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org8A57F4C80030015401FC010000A301A1EB02B9950AF5B602B939
20071124115016,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org8F57F4CA0031015301FC010000A30101E5393D023F3DE539820A
20071124115027,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org9957F4CC0031015201FC010000A301A1380238F501353735399C
20071124115032,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org9E57F434008A0034008D03260069009F0A66150A39001511F501
20071124115037,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.orgA357F4CC0031015501FC010000A3019F4002195A86B7ED348638
20071124115043,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.orgA857F44600000098009002260069009FB310F5E43C78F5014302
20071124115047,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.orgAD57F4CC0031015A01FC010000A301019B3B5201EB1FCE3C1E3C
20071124115051,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.orgB257F47700D9003200520126006900A19B15A73C9BAA647B01EB
20071124115054,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.orgB757F47400F80118007F0126006900A1022E387C860237EC3BEC
20071124115106,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.orgC657F4D10032015901FC010000A30101E5393D023F3DE539820A
20071124115111,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.orgCB57F4D10032015B01FD010000A30101860B13391F6D13F5023F
20071124115116,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.orgD057F4D10032015E01FD010000A301A1380238F501353735399C
20071124115121,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.orgD557F44E0000005E00D501260069009F0A66150A39001511F501
20071124115236,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org2058F425000B008F00090326006900A19B15A73C9BAA647B01EB
20071124115246,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org2A58F4D90034016D01FD010000A301A13AAB00683A3B009D7E86

Frames vom 24.11.2007, 1150UTC


20080411155150,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org3243AB5F01D200DC01C1010000A4015B948B441C428F44AC023B
20080411155155,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org3743AB5F01D300DC01C1010000A401011CEB1BAC02191BC61C42
20080411155200,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org3C43AB00005C0103000000270069008F0A0613F21C0013EDAC02
20080411155205,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org4143AB0100650104000000270069008F3702DD5626C0091A1E1D
20080411155215,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org4B43AB0000000000003A01270069008F6F1CA202EFC64A1DC61C
20080411155224,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org5043AB6601D400D701C1010000A4015BD512251D9A0B611B02E9
20080411155226,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org5543AB0000000020011300270069005B02B1191C940219431C6F
20080411155230,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org5A43AB250000000601000026006900011CE200431C1C00DD1E94
20080411155235,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org5F43AB5B00C0000E0000002700690001EF02C0CB0AACC102171C
20080411155239,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org6443AB0000C20000000000280000008E431C6F023BC66F1CA20A
20080411155244,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org6943AB6901D500D601C2010100A4015B948B441C428F44AC023B
20080411155256,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org7343AB0100000000003901280069008F0A0613F21C0013EDAC02
20080411155300,KE7EGC>UNDEF,TELEM,qAo,DK3WN-1:GeneSat1.org7843AB00000000BE008200270069008F3702DD5626C0091A1E1D

Frames vom 11.04.2008, 1551UTC

Orbital Parameter

Name                    GENESAT-1
NORAD                   #29655
COSPAR Bezeichnung      2006-058-C
Inklination (Grad)      40.029
RAAN                    65.183
Excentrizität           0.0004404
ARGP                    172.786
Umläufe pro Tag         15.50096216
Periode                 1h 32m 53s (92.88 Min)
Semi-major axis         6795 km
Perigäum x Apogäum      413 x 419 km
Mean Anomaly            187.302

Payload

NASA’s GeneSat-1 wurde vom NASA Ames Team entwickelt und gebaut. Es ist der erste Cubesat, der eine biologische Nutzlast ins All bringt. Missionsziel ist die Beobachtung und Veränderung in E.Coli Bakterien während eines Weltraumfluges. Er trägt also keine Amateurfunknutzlast.

Biologisches Experiment
E.Coli Bakterium

Während dieser Mission werden Bakterien dem Raumklima ausgesetzt, um zu sehen, wie sie beeinflußt werden. GeneSat-1 ist der erste vieler kleiner Satelliten, die Wissenschaftlern die Gelegenheit geben, grundlegende biologische Fragen (z.B. Schwächung des Immunsystems während des Weltraumaufenthaltes) auf kostengünstige Art und Weise zu erforschen. In GeneSat-1 befindet sich ein Mikrolabors, in dem über Sensoren und optischen Systeme, die Proteine ermitteln werden können, die Produkte der spezifischen genetischen Tätigkeit der Bakterien sind. Der biologische Test dauert nur 96 Stunden, aber die Bodenstation wertet die Stabilität des Experimentes in einem längeren Zeitraum aus (4 – 12 Monate). Um konstante Ergebnisse zu erzielen, werden Luftdruck, Temperatur und Feuchtigkeit von GeneSat-1 gesteuert. Über Fotoelemente werden z.B. die Tätigkeiten der Proteine gemessen, die ein geringes Licht aussenden (Flourescence).

Das Bakterium Escherichia coli kommt vor allem in der menschlichen und tierischen Darmflora vor. Gentechnisch veränderte E.coli-Stämme werden eingesetzt, um bestimmte Proteine etwa Insulin und andere Pharmawirkstoffe zu produzieren. E.coli dient aber auch im Labor als Vermehrungssystem, etwa um bestimmte Gen-Sequenzen oder Vektoren zu „klonieren“. Lange Zeit war E.coli molekularbiologisch und genetisch der am besten untersuchte Organismus. Das Genom ist vollständig sequenziert und die meisten der 4288 Gene sind in ihrer Funktion charakterisiert.

Beginn des biologischen Experimentes am 18.12.2006, 1300UTC
GeneSat Experiment
GeneSat Experiment
GeneSat Experiment
Ende des biologischen Experimentes am 22.12.2006, 1320UTC

Damit ist die Primärmission von GeneSat-1 erfüllt. Die Daten werden jedoch für weitere Forschungen benötigt und sollen bis zu einem Jahr lang gesammelt werden.

Telemetrie

Die 1k2 AFSK AX.25 Telemetriebake wird aller 5 Sekunden ausgesendet. Jeder Frame ist 64Byte lang und enthält ASCII Zeichen, die einen Hexwert repräsentieren. Die Kodierung ist Circular Endian (MSB -> LSB) und muss in den Dezimalwert umgerechnet werden.

GeneSat Telemetrie Frame
Website        12      GeneSat1.org                         ASCII
BusTime         6      Bus time                             Seconds

if WellNumber = EVEN
SolarI1         4      Solar panel 1 Current                mA
SolarI2         4      Solar panel 2 Current                mA
SolarI3         4      Solar panel 3 Current                mA
SolarI4         4      Solar panel 4 Current                mA
PLI             4      Payload Current                      mA
CommI           4      MHX Current                          mA

if WellNumber = ODD
Temp1           4      Temp Solar Panel 1                   °C
Temp2           4      Temp Payload Enclose                 °C
Temp3           4      Temp Solar Panel 2                   °C
Temp4           4      Temp Main Comm                       °C
RadCount        4      Radiation value                      µRad
CommV           4      MHX Voltage                          V

Health          2      if mod 3 = 0  Bus Power Port Status  Bit
                          [7]      = Battery Heater
                          [6], [5] = not used
                          [4]      = Payload Heater
                          [3]      = Beacon
                          [2]      = Payload
                          [1]      = Sensors
                          [0]      = Comms

                       if mod 3 = 1  Startup Counter        Integer
                       if mod 3 = 2  Spacecraft>Ground ID   Integer

ExpSampleTime   6      Experiment Sample Time               Seconds
ExpTempM        4      Experiment Median Temp               °mC
WellNumber      2      Well Number                          Integer
ExpOP           4      Experiment Optical Density           ODU(f)
ExpFL           4      Experimnet Flourescence              RDU(f)

Ist die Well Number ungerade, dann handelt es sich bei den HS Daten um Solar Panel Ströme; wenn die Well Number gerade ist, dann enthalten die HS Daten Temperaturwerte.

GeneSat Telemetrie
KE7EGC*>TELEM>UNDEF [UI]: GeneSat1.orgB3A231870200006300000026006900010000000000EE00000000
KE7EGC*>TELEM>UNDEF [UI]: GeneSat1.orgF4A2310000FA0000008C010000A401100000000000FB00000000
KE7EGC*>TELEM>UNDEF [UI]: GeneSat1.org08A33180004C001E00010024006900010000000000FF00000000
KE7EGC*>TELEM>UNDEF [UI]: GeneSat1.org0DA3310000FA0000008B010100A3011000000000006500000000
KE7EGC*>TELEM>UNDEF [UI]: GeneSat1.org12A331FF010200F5000000260069009F00000000006600000000

GeneSat-1 telemetry from first pass after launch. 16.12.2006 abt 1410UTC
TNX es 73 de Ralph Wallio, WØRPK (Iowa)

17.12.2006, 01:46:16 UTC ctrl: 3 {UI}  PID: F0 {No L3}  Total Frame Bytes: 87
from KE7EGC to UNDEF via TELEM:
GeneSat1.org174D3200001C010000EF010200A3010100000000007F00000000
17.12.2006, 01:46:26 UTC ctrl: 3 {UI}  PID: F0 {No L3}  Total Frame Bytes: 87
from KE7EGC to UNDEF via TELEM:
GeneSat1.org214D3200001B010000EF010200A3019F00000000008100000000

Erste Telemetrie über Europa (DL), low pass 17.12.2006 0145UTC

17.12.2006, 03:20:41 UTC ctrl: 3 {UI}  PID: F0 {No L3}  Total Frame Bytes: 87
from KE7EGC to UNDEF via TELEM:
GeneSat1.org386332000011010000EC010000A301010000000000AF00000000
GeneSat1.org3D6332000001000200030024006800100000000000B000000000
GeneSat1.org656332000001000000000068006900010000000000B800000000
GeneSat1.org6A633200000E010000EB010000A301100000000000B900000000
GeneSat1.org74633200000D010000EA010000A301010000000000BB00000000
GeneSat1.org836332000000000000000024006900010000000000BE00000000

2. Pass über DL (17.12.2006, 03:20 UTC)

GeneSat1.orgEF7932000001010000E7010000A301010000000000FD00000000
GeneSat1.org177A320000000000000000240002000100000000006A00000000
GeneSat1.org307A320000FB000000E6010300A3019F00000000006F00000000
GeneSat1.org3A7A320000FB000000E5010300A3011000000000007100000000
GeneSat1.org497A320000000000000000240069001000000000007400000000
GeneSat1.org4E7A320000F9000000E5010000A3019F00000000007500000000

3. Pass über DL (17.12.2006, 04:59 UTC)


einfaches Programm zum Auswerten der GeneSat-1 Telemetrie

Software zur Dekodierung

Zur einfachen Dekodierung der GeneSat-1 Telemetrie habe ich ein kleines Programm geschrieben. Es konvertiert die Werte aus einem Textfile und stellt sie übersichtlich dar. Die ausgewerteten Daten werden in einem File abgespeichert. Zum Testen kann das Programm hier (ZIP, 498k) heruntergeladen werden.

You can download here (ZIP, 498k) a very simple tool to decode the telemetry. I will improve the programm in the next time if my time allows this. If you have more information or suggestions, please let me know.

Ausgabe in ein File
BusTime           :  40d 03:29:55

Temp1             :  0 °C
Temp2             :  0 °C
Temp3             :  0 °C
Temp4             :  0 °C
Solar Current1    :  -4,4677 mA
Solar Current2    :  -2,9282 mA
Solar Current3    :  -4,5276 mA
Solar Current4    :  -1,3528 mA
Main Comm Current :  229,1713 mA
Payload Current   :  18,3377 mA
Main Comm Voltage :  0 V
Gamma Rad Sensor  :  0 µRad
Subsystem Pow St  :  196

Experiment
Sample Time       :  3468231 s  (40d 03:23:51)
Exp Average Temp  :  4,1404 °mC
Optical Density   :  934 ODU
Flourescence      :  2352 RFU

GeneSat eQSL

Empfangsberichte

Empfangene Telemetrie konnte bisher unter hier online eingetragen werden. Eine spezielle eQSL Karte war verfügbar. Nun benötigt man jedoch einen Username/Passwort.

GeneSat Sticker

Grand Prize Contest Results

1: Kevin Schuchmann, WA6FWF, San Jose, CA,USA, 21
2: Colin Hurst, VK5HI, South Australia, 19
3: Roland Coelho, N6CP, Cal Poly GS1, USA 17
4: Ian Ashley, ZL1AOX, New Zealand, 12
5: SSEL-MSU, K7MSU, Bozeman, Montana, USA 11
6: Mike Rupprecht, DK3WN, Germany, 10
7: Andrew Glasbrenner, KO4MA, New Port Richey, Florida, USA 7
8: Helmut Strickner, VK4STR, Australia 7
9: Roland Coelho, N6CP, Cal Poly GS2 6
10: Pedro Cruz, 2

Na immerhin – als einziger Europäer…
Wenn man bedenkt, dass die maximale Elevation in DL bei etwa 16° lag.

Homepage und weitere Informationen

http://www.crestnrp.org/genesat1/http://genesat1.engr.scu.edu/log/opslog.htmhttp://genesat1.engr.scu.edu/dashboard/index.htm
