RS-12/13 wurde am 05.02.1991 als Subsystem an COSMOS-2123 gestartet. Polare Kreisbahn mit einer Höhe von ca. 1000 km, Inklination von 83° und einer Umlaufzeit von 105 Minuten. Die Ausgangsleistung der Baken (Low/High) betragen 0.45 / 1.2 Watt, die der Transponder 8 Watt.
RS-12/13 scheint tot zu sein. Jerry Brown, K5OE, erfuhr aus russischen Quellen, dass RS-12/13 offensichtlich, wegen starken Solarstürmen im Juli und August 2002, ausgefallen ist. RS-12/13 wurde in den russischen Navigationssatelliten COSMOS 2123 integriert, der am 5. Februar 1991 gestartet wurde. Bei COSMOS 2123 fielen zuerst elektronische Teile aus, dann Teile der Steuerung und Empfänger und zuletzt eine Bake.
Bemühungen, den Satelliten zu retten, werden unternommen. Hoffnung auf Erfolg ist laut Jerry’s russischen Bekannten wie Oleg, RV3TH, jedoch gering. Seit dem 20. August 2002 wurden die Baken nicht mehr gehört. HB9SKA
NASA-Catalog : 21089
Status: inaktiv
Mode A Bake
29.408 MHz (CW)
Mode A Robot Uplink
145.830 MHz (CW)
Mode A Robot Downlink
29.454 MHz (CW)
Mode A Uplink
145.910 MHz – 145.950 MHz (USB,CW)
Mode A Downlink
29.410 MHz – 29.450 MHz ( USB,CW)
Mode T Bake
145.912 MHz (CW)
Mode T Robot Uplink
21.129 MHz (CW)
Mode T Robot Downlink
145.959 MHz (CW)
” cq cq de rs12 qrw 145912 till 145958 khz 73 rs3x “

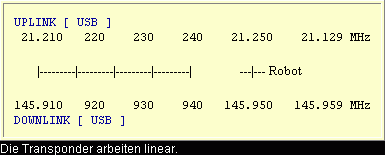

Mode T Uplink
21.210 MHz – 21.250 MHz (USB,CW)
Mode T Downlink
145.910 MHz – 145.950 MHz (USB,CW)
Beispiel, 23.11.2000, 2145 UTC, Mode T
rs12 iiu81 inu05 iau07 imr00 nis00 nns00 nas00 nmu00 ais30 ans26 aas44 ams31 miu45 mnu46 mau00 mms90 iiu81 inu05 iau07 ims00 nis00 nns00 nas00 nmu00 ais30 ans26 aas44 ams31 miu45 mnu46 mau00 mmr90
Beispiel, 06.12.2000, 0900 UTC, Mode T
rs12 iiu81 inu05 iau07 ims00 nis00 nns00 nas00 nmw00 ass30 ans26 aas45 ams32 miu45 mnu46 mau00 mms00 iiu81 inu05 iau07 ims00 nis00 nns00 nas00 nmu00 ais30 ans26 aas45 ams32 miu45 mnu46 mau00 mms00
Mode K Bake
29.408 MHz (CW)
Mode K Robot Uplink
21.129 MHz (CW)
Mode K Robot Downlink
29.454 MHz (CW)

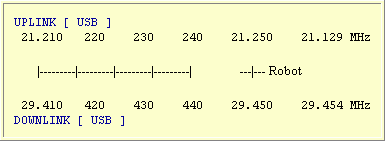

Mode K Uplink
21.210 MHz – 21.250 MHz (USB,CW)
Mode K Robot Downlink
29.410 MHz – 29.450 MHz (USB, CW)
Radio Sputnik – RS-13
Mode A – Bake
29.458 MHz (CW)
Robot Uplink
145.840 MHz (CW)
Robot Downlink
29.504 MHz (CW)
RS-13 Bake am 21.08.2000, 2030UTC
Mode A – Uplink
145.960 MHz – 146.000 MHz (USB, CW)
ode A – Downlink
29.460 MHz – 29.500 MHz ( USB,CW)
Beispiel, 21.08.2000, 2031 UTC, Mode A:
rs13 iio81 ino00 iao32 imk45 nio45 nnd00 nad00 nmo00 aid27 ang22 aad30 amg28 mik47 mnk00 mag45 mms87 iio81 ink00 iak24 imk45 nio45 nns00 nas00 nmo00 aid27 ang22 aag30 amg28 mik47 mnk00 mad45 mmm87
Mode T – Bake
145.862 MHz (CW)
Mode T – Robot Downlink
145.908 MHz (CW)
Mode T – Robot Uplink
21.138 MHz (CW)
RS-13 Bake am 02.12.2000, 0945 UTC
Mode T – Uplink
21.260 MHz – 21.300 MHz (USB, CW)
Mode T – Downlink
145.960 MHz – 146.000 MHz (USB,CW)
Beispiel, 23.11.2000, 2145 UTC, Mode T
rs12 iiu81 inu05 iau07 imr00 nis00 nns00 nas00 nmu00 ais30 ans26 aas44 ams31 miu45 mnu46 mau00 mms90 iiu81 inu05 iau07 ims00 nis00 nns00 nas00 nmu00 ais30 ans26 aas44 ams31 miu45 mnu46 mau00 mmr90
Beispiel, 06.12.2000, 0900 UTC, Mode T
rs12 iiu81 inu05 iau07 ims00 nis00 nns00 nas00 nmw00 ass30 ans26 aas45 ams32 miu45 mnu46 mau00 mms00 iiu81 inu05 iau07 ims00 nis00 nns00 nas00 nmu00 ais30 ans26 aas45 ams32 miu45 mnu46 mau00 mms00
defekte Bake von RS-13 am 13.04.2002
RS-13 Bake am 13.04.2002, 1452 UTC, 145.907 MHz
Mode K Bake
29.458 MHz (CW)
Bake / Robot – Uplink
21.138 MHz (CW)
Downlink 29.504 MHz (CW)
Mode K – Uplink
21.260 MHz – 21.300 MHz (USB, CW)
Mode K – Downlink
29.460 MHz – 29.500 MHz (USB,CW)
Status
Mode T aktiv
Dekodierung der RS-12/13 Telemetrie
CHANNEL ALPHA-GROUP MEANING/CONVERSION FORMULA
------- ----------- --------------------------
1 IIS IID IIR IIG TELEMETRY SAMPLING PERIOD: 90 MIN.
IIU IIK IIW IIO TELEMETRY SAMPLING PERIOD: 10 MIN.
N/4= V IN VOLTS OF POWER SUPPLY
----------------------------------------------------------------
2 INS IND INR ING 2 MTR RX: 20 DB ATTENUATOR ON
INU INK INW INO 2 MTR RX: 0 DB ATTENUATOR ON
N/10= P IN WATTS,POWER OUTPUT 2m TX
---------------------------------------------------------------
3 IAS IAD IAR IAG 15 MTR RX: 10 DB ATTENUATOR ON
IAU IAK IAW IAO 15 MTR RX: 0 DB ATTENUATOR ON
N/10= P IN WATTS, POWER OUTPUT 10m TX
----------------------------------------------------------------
4 IMS IMD IMR IMG 15 MTR UPLINK: OFF
IMU IMK IMW IMO 15 MTR UPLINK: ON
N/5= V IN VOLTS, 15 m RX-AGC Volts
----------------------------------------------------------------
5 NIS NID NIR NIG 2 MTR RX: OFF
NIU NIK NIW NIO 2 MTR RX: ON
N/5= V IN VOLTS, 2m RX-AGC VOLTAGE
---------------------------------------------------------------
6 NNS NND NNR NNG SPECIAL COMMAND STATION CHANNEL: OFF
NNU NNK NNW NNO SPECIAL COMMAND STATION CHANNEL: ON
N/5= V IN VOLTS, SPECIAL COMMAND AGC V
----------------------------------------------------------------
7 NAS NAD NAR NAG OUTPUT POWER 10m BEACON NO.1: MAX
NAU NAK NAW NAO OUTPUT POWER 10m BEACON NO.1: MIN
N/3= (SERVICE COMMAND PARAMETER)
----------------------------------------------------------------
8 NMS NMD NMR NMG OUTPUT POWER 10m BEACON NO.2: MAX
NMU NMK NMW NMO OUTPUT POWER 10m BEACON MO.2: MIN
N/3= (SERVICE COMMAND PARAMETER)
----------------------------------------------------------------
9 AIS AID AIR AIG STATUS OF FIRST MEMORY BOARD: OFF
AIU AIK AIW AIO STATUS OF FIRST MEMORY BOARD: ON
N-10= T IN DEGREES C, 10 MTR TX
---------------------------------------------------------------
10 ANS AND ANR ANG STATUS OF SECOND MEMORY BOARD: OFF
ANU ANK ANW ANO STATUS OF SECOND MEMORY BOARD: ON
N-10= T IN DEGREES C, 2 MTR TX
---------------------------------------------------------------
11 AAS AAD AAR AAG THERE IS INFORMATION IN MEMORY NO.1
AAU AAK AAW AAO ..... NO INFORMATION IN MEMORY NO.1
N-10= T IN DEGREES C,20V POWER SUPPLY
---------------------------------------------------------------
12 AMS AMD AMR AMG THERE IS INFORMATION IN MEMORY NO. 2
AMU AMK AMW AMO ..... NO INFORMATION IN MEMORY NO. 2
N-10= T IN DEGREES C, 9V POWER SUPPLY
----------------------------------------------------------------
13 MIS MID MIR MIG MEMORY DATA SEND VIA BEACON 2
MIU MIK MIW MIO MEMORY DATA SEND VIA BEACON 1
N/5= V IN VOLTS, 9V PWR SUPPLY CONTROL
----------------------------------------------------------------
14 MNS MND MNR MNG 15 MTR ROBOT RX ATTENUATOR : - 10 DB
MNU MNK MNW MNO 15 MTR ROBOT RX ATTENUATOR : 0 DB
N/5= V IN VOLTS,15m ROBOT RX AGC VOLTAGE
---------------------------------------------------------------
15 MAS MAD MAR MAG 2 MTR ROBOT RX ATTENUATOR : - 10 DB
MAU MAK MAW MAO 2 MTR ROBOT RX ATTENUATOR : 0 DB
N/5= V IN VOLTS, 2m ROBOT RX AGC VOLTAGE
---------------------------------------------------------------
16 MMS MMD MMR MMG OUTPUT PWR SPECIAL CMD CHANNEL : MAX
MMU MMK MMW MMO OUTPUT PWR SPECIAL CMD CHANNEL : MIN
N=00: LESS THAN 32 QSO'S IN ROBOT LOG
N=80 TO 99: OVER 32 QSO'S IN ROBOT LOG
Wie arbeitet man den Robot ?
Wenn der Robot aktiv ist, sendet er in CW z.B.: CQ CQ DE RS-13 QRU 145.840 kHz AR
Darufhin sendet man sein eigenes Call und schliesst mit “AR” : RS 13 de DL1LSZ AR
Wird man vom Robot gehört sendet er eine Bestätigungsnummer (2x) zurück :
DL1LSZ DE RS13 QSL NR0123 OP ROBOT TU SW QSO NR0123 73 SK
Mit dieser Nummer konnte man dann eine QSL Karte bei Radio Sport Federation, Box 88, Moscow beantragen.
